데이터 사이언스와 디자인

디자인과 아키텍쳐의 중요성


이광춘, 한국 R 사용자회

2022-10-11


  github.com/bit2r/quarto

데이터 사이언스

데이터 사이언스

데이터 사이언스

데이터 과학 욕구단계설

데이터 과학 문제

데이터 과학 문제

데이터 사이언스 - 출판

Figure 1: 문제점

Figure 2: Single Sourcing 개념

Figure 3: Single Sourcing Multi-Use

복잡성

시각화 - 그래프 문법 1

R 코드

library(tidyverse)
bill_df <- data.frame(
  sex = factor(c("여성","여성","남성","남성")),
  time = factor(c("점심","저녁","점심","저녁"), levels=c("점심","저녁")),
  total_bill = c(13.53, 16.81, 16.24, 17.42)
)

실행결과

bill_df
   sex time total_bill
1 여성 점심      13.53
2 여성 저녁      16.81
3 남성 점심      16.24
4 남성 저녁      17.42

R 코드

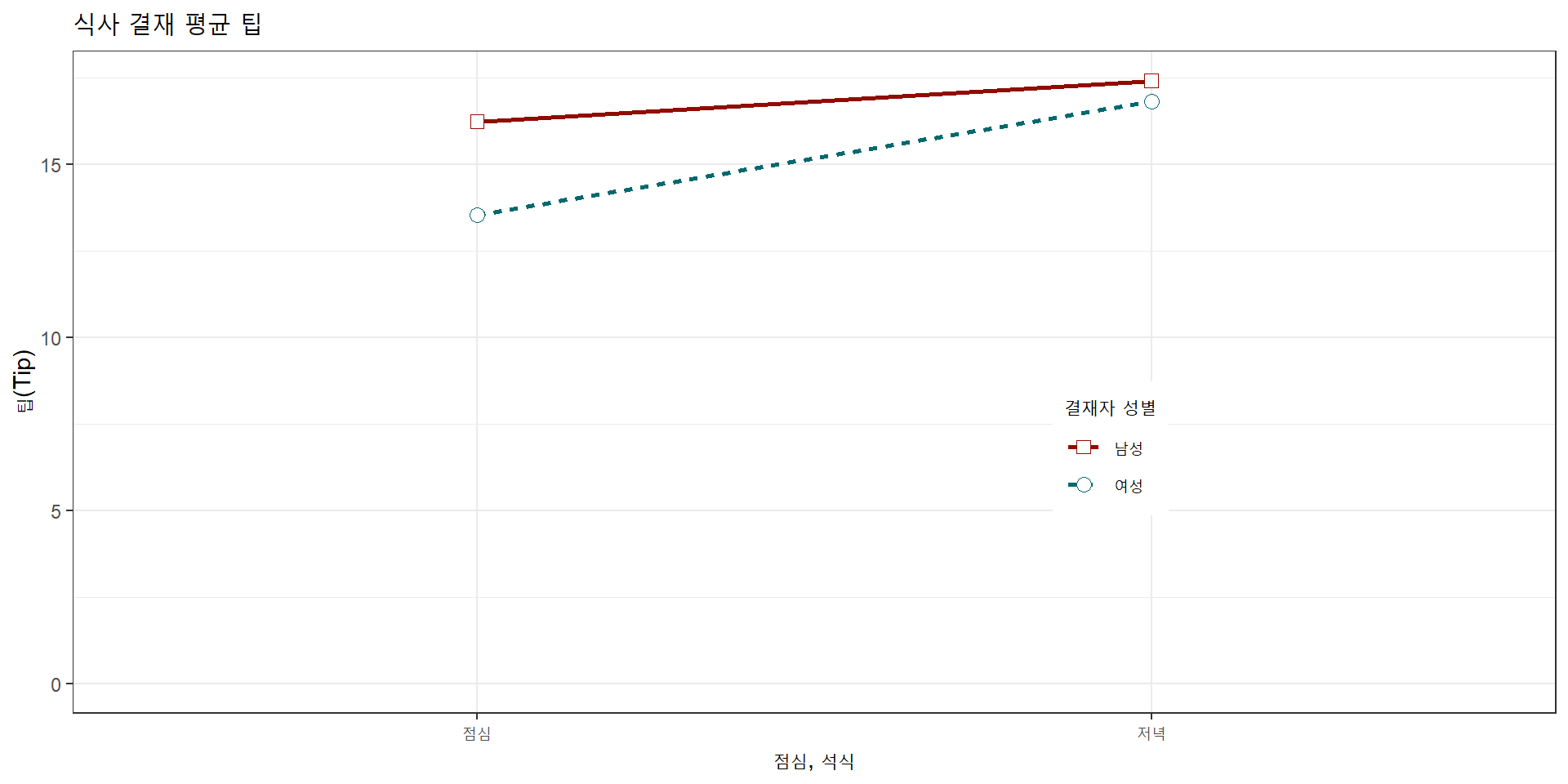

bill_df %>%
  ggplot(aes(x=time, y=total_bill, group=sex, shape=sex, colour=sex)) +
    geom_line(aes(linetype=sex), size=1) +
    geom_point(size=3, fill="white") +
    expand_limits(y=0) +
    scale_colour_hue(name="결재자 성별", l=30) +
    scale_shape_manual(name="결재자 성별", values=c(22,21)) +
    scale_linetype_discrete(name="결재자 성별") +
    xlab("점심, 석식") + ylab("팁(Tip)") +
    ggtitle("식사 결재 평균 팁") +
    theme_bw() +
    theme(legend.position=c(.7, .4))

실행결과

R 코드

bill_mat <- matrix( bill_df$total_bill,
                   nrow = 2,
                   byrow=TRUE,
                   dimnames = list(c("여성", "남성"), c("점심", "저녁"))
                   )

mf_col <- c("#3CC3BD", "#FD8210")
barplot(bill_mat, beside = TRUE, border=NA, col=mf_col)
legend("topleft", row.names(bill_mat), pch=15, col=mf_col)

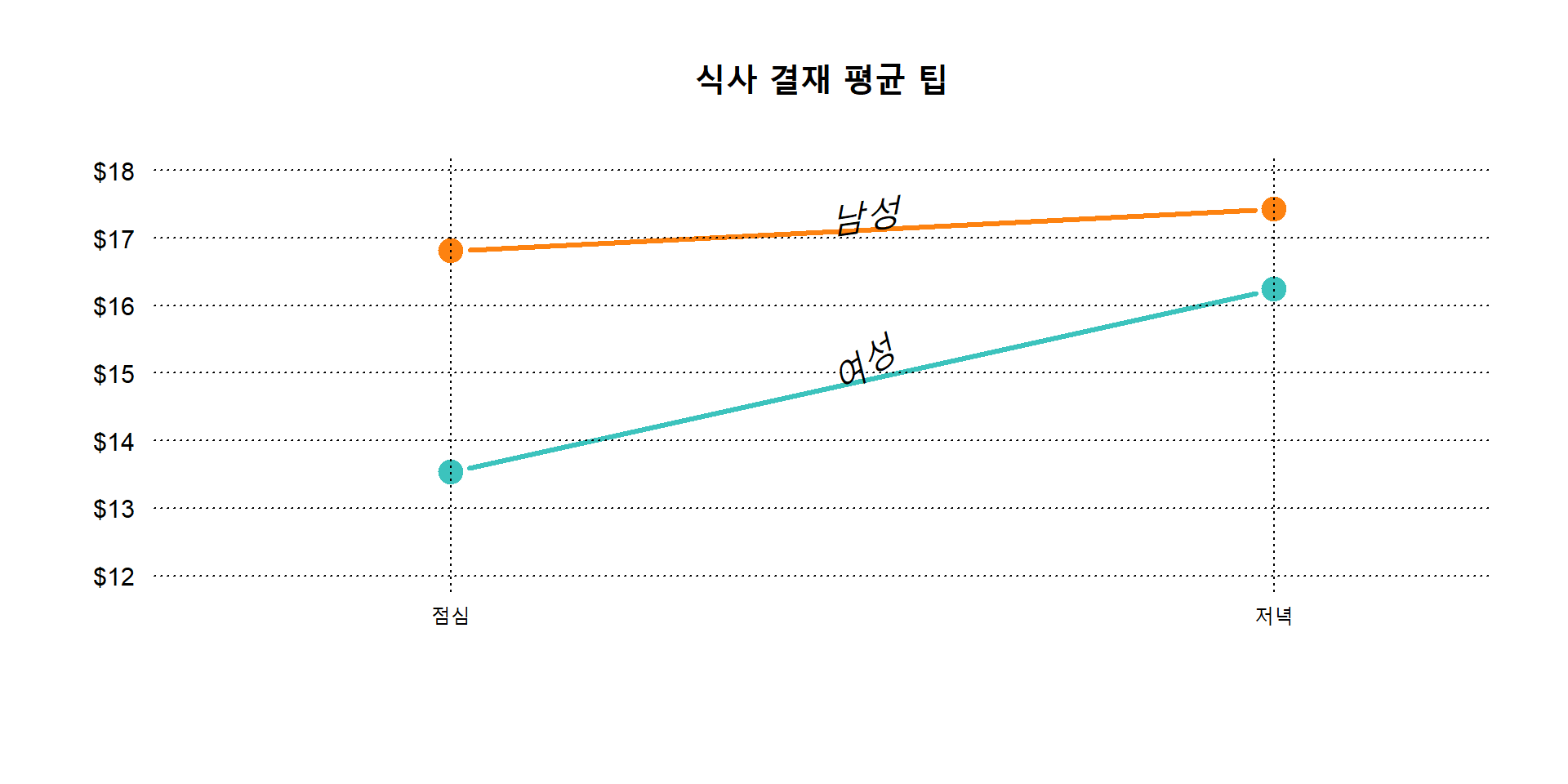

par(cex=1.2, cex.axis=1.1)
matplot(bill_mat, type="b", lty=1, pch=19, col=mf_col,
    cex=1.5, lwd=3, las=1, bty="n", xaxt="n",
    xlim=c(0.7, 2.2), ylim=c(12,18), ylab="",
    main="식사 결재 평균 팁", yaxt="n")
axis(2, at=axTicks(2), labels=sprintf("$%s", axTicks(2)),
    las=1, cex.axis=0.8, col=NA, line = -0.5)
grid(NA, NULL, lty=3, lwd=1, col="#000000")
abline(v=c(1,2), lty=3, lwd=1, col="#000000")
mtext("점심", side=1, at=1)
mtext("저녁", side=1, at=2)
text(1.5, 17.3, "남성", srt=8, font=3)
text(1.5, 15.1, "여성", srt=33, font=3)

실행결과

디자인 - 코드

날짜와 시간별로 총 빈도수와 출발연착 평균 시간을 구한다. 단, 총빈도수가 10 회 미만인 것은 제외하고 출발연착 시간의 결측값을 제거하고 계산한다.

  • flights 데이터프레임에서
  • 출발 연착시간(dep_delay) 칼럼에서 결측값이 없는 (!is.na()) 행을 필터링 하고
  • 날짜별(date), 시간별(hour) 그룹을 묶어
  • 평균 출발 연착시간을 계산하고 총빈도수 총계를 내고
  • 총빈도수가 10회 이상인 날짜와 시간을 찾아내시오
hourly_delay <- flights %>%
  filter(!is.na(dep_delay)) %>%
  group_by(date, hour) %>%
  summarise(delay = mean(dep_delay), n = n()) %>%
  filter(n > 10)
hourly_delay <- filter(
    summarise(
        group_by(
             filter(
                 flights,
                 !is.na(dep_delay)
             ),
             date, hour
        ),
    delay = mean(dep_delay),
         n = n()
    ),
    n > 10
)
SELECT "date", "hour", "delay", "n"
FROM (
    SELECT "date", "hour",
        AVG("dep_delay") AS "delay",
        COUNT() AS "n"
    FROM "flights"
    WHERE NOT("dep_delay" IS NULL)
    GROUP BY "date", "hour"
) AS "_W1"
WHERE "n" > 10.0
flights[['date','hour','dep_delay']]
...

디자인 - 데이터

  • WHO 결핵 원데이터
  • WHO 에서 년도별, 국가별, 연령별, 성별, 진단방법별 결핵 발병사례 조사 통계 데이터
  • 진단방법
    • rel stands for cases of relapse
    • ep stands for cases of extrapulmonary TB
    • sn stands for cases of pulmonary TB that could not be diagnosed by a pulmonary smear (smear negative)
    • sp stands for cases of pulmonary TB that could be diagnosed by a pulmonary smear (smear positive)
  • 연령
    • 014 = 0 – 14 years old
    • 1524 = 15 – 24 years old
    • 2534 = 25 – 34 years old
    • 3544 = 35 – 44 years old
    • 4554 = 45 – 54 years old
    • 5564 = 55 – 64 years old
    • 65 = 65 or older
  • 성별
    • males (m)
    • females (f)
library(tidyverse)
tidyr::who
# A tibble: 7,240 × 60
   country  iso2  iso3   year new_sp_m014 new_sp_m1524 new_sp_m2534 new_sp_m3544
   <chr>    <chr> <chr> <int>       <int>        <int>        <int>        <int>
 1 Afghani… AF    AFG    1980          NA           NA           NA           NA
 2 Afghani… AF    AFG    1981          NA           NA           NA           NA
 3 Afghani… AF    AFG    1982          NA           NA           NA           NA
 4 Afghani… AF    AFG    1983          NA           NA           NA           NA
 5 Afghani… AF    AFG    1984          NA           NA           NA           NA
 6 Afghani… AF    AFG    1985          NA           NA           NA           NA
 7 Afghani… AF    AFG    1986          NA           NA           NA           NA
 8 Afghani… AF    AFG    1987          NA           NA           NA           NA
 9 Afghani… AF    AFG    1988          NA           NA           NA           NA
10 Afghani… AF    AFG    1989          NA           NA           NA           NA
# … with 7,230 more rows, and 52 more variables: new_sp_m4554 <int>,
#   new_sp_m5564 <int>, new_sp_m65 <int>, new_sp_f014 <int>,
#   new_sp_f1524 <int>, new_sp_f2534 <int>, new_sp_f3544 <int>,
#   new_sp_f4554 <int>, new_sp_f5564 <int>, new_sp_f65 <int>,
#   new_sn_m014 <int>, new_sn_m1524 <int>, new_sn_m2534 <int>,
#   new_sn_m3544 <int>, new_sn_m4554 <int>, new_sn_m5564 <int>,
#   new_sn_m65 <int>, new_sn_f014 <int>, new_sn_f1524 <int>, …
who %>%
  pivot_longer(
    cols = new_sp_m014:newrel_f65,
    names_to = "key",
    values_to = "cases",
    values_drop_na = TRUE
  ) %>%
  mutate(
    key = stringr::str_replace(key, "newrel", "new_rel")
  ) %>%
  separate(key, c("new", "var", "sexage")) %>%
  select(-new, -iso2, -iso3) %>%
  separate(sexage, c("sex", "age"), sep = 1)
# A tibble: 76,046 × 6
   country      year var   sex   age   cases
   <chr>       <int> <chr> <chr> <chr> <int>
 1 Afghanistan  1997 sp    m     014       0
 2 Afghanistan  1997 sp    m     1524     10
 3 Afghanistan  1997 sp    m     2534      6
 4 Afghanistan  1997 sp    m     3544      3
 5 Afghanistan  1997 sp    m     4554      5
 6 Afghanistan  1997 sp    m     5564      2
 7 Afghanistan  1997 sp    m     65        0
 8 Afghanistan  1997 sp    f     014       5
 9 Afghanistan  1997 sp    f     1524     38
10 Afghanistan  1997 sp    f     2534     36
# … with 76,036 more rows

디자인 - 사람 대 기계

데이터 과학 노력들

데이터 과학 노력들

Quarto
